特大型高爐煤氣全干法袋式除塵技術在首鋼京唐鋼鐵廠的成功應用
高爐煤氣干法布袋除塵技術在我國經歷了30多年的發展，技術已經日趨成熟,，迄今為止已經廣泛應用于國內多座大中型高爐,。高爐煤氣干法除塵技術具有節能,、節水、環保,、除塵效果好等優點,，是國家大力推廣的冶金行業新工藝技術之一。
北京首鋼國際工程技術有限公司(簡稱“首鋼國際工程公司”)是國內率先在大型高爐上設計并應用高爐煤氣全干法袋式除塵工藝技術,，并擁有完全自主知識產權的工程公司,。2004年，該項技術成功應用在首秦1200m3高爐上,，開創了我國大型高爐煤氣全干法除塵的先河,；之后，又成功應用在遷鋼2650m3高爐上,，各項指標均達到設計標準,，達到節能、節水和環保效果,。
目前,，首鋼京唐5500m3特大型高爐也采用了高爐煤氣全干法除塵技術，摒棄了特大型高爐一直采用的濕法除塵工藝,，創造了高爐煤氣全干法技術在特大型高爐上成功應用的世界新記錄,，為世界鋼鐵行業節能環保做出了突出的貢獻。
1京唐5500m3高爐煤氣干法除塵的技術研究背景
高爐冶煉時產生大量煤氣,，除塵通常分兩級處理：先用重力或旋風除塵器進行粗除塵,，除去大部分粗顆粒后，再進行濕法或干法精除塵,。
傳統的精除塵是用水清洗,，屬于濕法除塵。濕法除塵發展至今技術已經成熟,，可以使煤氣含塵量降至很低水平,，不過濕法除塵需要消耗大量的清洗用水且產生的污水難于處理，清洗過程中耗電量大,，煤氣熱量損失多,，以上濕法除塵存在的一系列重大缺陷，是其所無法解決的,。因此,，采用高爐煤氣全干法除塵技術已是大勢所趨。
從20世紀90年代開始,，首鋼國際工程公司的技術專家就致力于高爐煤氣脈沖干法除塵技術的開發,、設計。2004年,，首鋼國際工程公司在首秦1200m3高爐上成功應用了高爐煤氣脈沖干法除塵技術,，帶動了國內鋼鐵行業大型高爐煤氣脈沖干法除塵技術的應用,，大大提高了高爐煤氣的回收利用，帶來了顯著的經濟效益和社會效益,。
2006年,，為了滿足首鋼京唐高爐循環經濟和節能減排的要求，首鋼國際工程公司專門成立了大型高爐煤氣全干法除塵技術研發項目組,，集中攻關超大型高爐煤氣干法除塵技術，其中重點是溫度控制,、工藝系統運行的平穩性,、除塵器結構及其緊湊化布置、高爐煤氣管道綜合防腐以及系統自動化監測與控制等技術難題,。經過專家反復論證,、計算及試驗，最終攻克了該項技術中的多項難題,。2009年京唐高爐順利投產,，高爐煤氣干法除塵系統運行安全穩定，各項運行指標均達到設計要求,。
2 京唐5500m3高爐煤氣干法除塵系統主要技術特點
京唐5500m3高爐采用煤氣全干法脈沖布袋除塵技術,，達到了國際領先水平。該系統采用國際先進的三維設計軟件進行三維設計,，體現了設計的現代化和精準化,；除塵器采用先進的應力和流場分析，使其設備運行安全穩定可靠,；系統自動化監測與控制達到了先進水平,，大大減少了崗位定員和運行成本；煤氣管道綜合防腐蝕技術的應用,，提高了該項技術的運行壽命和使用效率,。
2.1高爐煤氣降溫裝置
布袋除塵器核心部分是高溫濾料，保護好濾料就可以保證煤氣質量,。在各項保護措施中溫度適中是關鍵因素,。合適的作業溫度是約120~220℃。
但在實際應用中,，溫度失常也時有出現,，比如溫度過高隨時可能發生，因此要有應對措施,。京唐高爐通過爐頂噴水和高效熱管換熱器能夠有效地控制高爐出現異常高溫情況,。
熱管換熱器利用熱管原理將高溫?zé)崃總鬟f到水中從而降低煤氣溫度，是一種高效冷卻設備,。為了減少磨損,，熱管表面釬焊了鎳鉻合金材料,。這種設備傳熱效率高，體積小,。京唐高爐投產初期,，爐頂溫度偏高，高爐煤氣溫度多次出現干法除塵入口超過260℃甚至300℃的情況,，降溫裝置長期投入使用,，溫降可達70℃以上，運行效果好,，滿足了生產要求,。
2.2除塵器的緊湊化研究
高爐煤氣干法除塵系統的除塵器箱體是干法系統的主要設備之一，對于確保系統的安全,、穩定運行有著重要作用,。
除塵器箱體直徑的大小關系到干法除塵系統的整體布置，為了減少系統的占地面積,、布置美觀,，京唐特大型高爐干法除塵系統按雙列布置，在過濾面積充分滿足高爐煤氣過濾的前提下,，除塵器箱體采用大直徑長袋雙側反吹技術,。在減少占地面積的同時，減少了除塵器箱體的個數,、除塵器箱體進出口的閥門,，減少了生產人員巡檢區域和設備維護量。

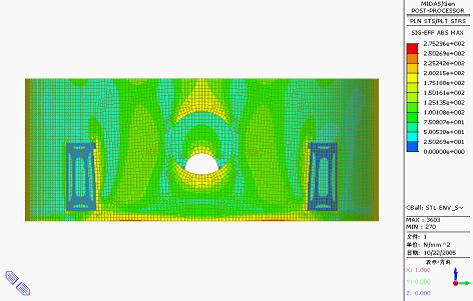

通過對除塵器殼體進行應力分析,，研究除塵器結構的局部薄弱點,，進行局部調整降低應力集中，提高設備安全與穩定性,。除塵器箱體內部采用特殊的導流結構,，使得除塵器箱體煤氣氣流分布均勻，降低了流速,，大大減少了濾袋異常破損的發生,。
.jpg) |
2.3高爐煤氣管道防腐的研究
近幾年，煤氣干法除塵系統開始在國內大高爐上推廣普及,，但是由于小高爐干法系統腐蝕的矛盾不突出,，又沿襲了大高爐傳統濕法除塵的習慣，對煤氣中HCl等酸性氣體的存在缺少認識,，因此,，大型高爐煤氣除塵在由濕法向干法轉型期間，很多都沒有充分考慮到由酸性氣體帶來的嚴重腐蝕現象,。另外,，高爐原料越來越多地使用進口礦,，進口礦尤其是澳礦中氯元素含量普遍高于地方礦，導致高爐煤氣中的HCl含量更高,，這也是大高爐干法系統腐蝕嚴重的重要背景條件,。
首鋼國際工程公司在遷鋼2號高爐中進行噴水噴堿液工廠試驗，并進行多種防腐蝕涂料的實驗室實驗,，進一步深入分析腐蝕的原因,，找出了相應的解決方法與措施。
噴堿工廠試驗裝置實施后,，對煤氣冷凝水及系統腐蝕情況進行跟蹤和進一步分析后,，優化了工藝參數與結構，并進一步在京唐工程中實施應用,。
高爐煤氣管道內防腐及噴堿除氯裝置隨京唐高爐同步建設，并投入運行,。隨著高爐生產情況調整噴堿除氯裝置運行參數,。目前高爐煤氣冷凝水PH值均大于6.5，運行效果良好,。
3 京唐5500m3高爐煤氣干法除塵技術經濟效益和應用前景
傳統的濕法除塵有很多弊病,，主要在于耗水量大、有污染,、能耗高,、運行費用高。濕法凈化煤氣含水多,，TRT發電能力相對較低,，降低高爐煤氣熱值，從而影響熱風溫度,。相對濕法,，干法除塵可以省掉幾乎全部水電，和同級別的高爐濕法除塵相比,，京唐高爐干法除塵每年可以節約循環水量約2500萬t,，節約新水約130萬t，節電2000×104kWh,，大大減少了運行費用,；采用煤氣干法除塵技術，TRT出電已達到50kWh/t,，比煤氣濕法除塵增加發電量30%以上,，每年干法除塵比濕法除塵多發電約6000×104kWh；干法除塵煤氣熱值高,，可提高熱風溫度,，降低焦比,，節約焦炭；另外還可以省去污泥,、污水處理費用等,。從社會效益來看節能、環保,、節水等均十分有益,，附帶的經濟上的好處也很大，甚至超過直接經濟效益,。高爐煤氣干法除塵技術具有高性價比,、節能環保等特點，有廣闊的市場推廣前景,。
首鋼國際高爐煤氣干法除塵技術研發團隊
自20世紀90年代至今,，首鋼國際工程公司堅持技術創新，在煤氣干法除塵技術領域取得了較大的成績,，鍛煉了一支以教授級高級工程師張福明,、高魯平、張建,、毛慶武,、韓渝京，高級工程師鄭傳和等一批專家為主導,，多名中青年工程師如陳玉敏,、章啟夫、侯健等為骨干的高爐煤氣干法除塵技術團隊,。他們先后組織并承擔了多個高爐煤氣干法除塵技術研發課題和設計總包工程,。首鋼國際工程公司自主研發的高爐煤氣低壓脈沖布袋除塵技術，1996年在成都鋼鐵廠318m3高爐獲得成功,，通過省,、部級鑒定。近年來,，該團隊通過大量生產調研,、科學計算和反復論證，連續完成了高爐煤氣低壓脈沖布袋除塵技術的不斷升級和產品創新,。2004年,，由首鋼國際工程公司總承包的首秦1200m3高爐煤氣干法除塵又率先在1000m3以上高爐獲得成功，開創了國內外大型高爐煤氣全干法除塵的先河,，獲首鋼科技進步獎,；2006年，首鋼遷安鋼鐵有限責任公司煉鐵廠2號2650m3高爐煤氣脈沖布袋除塵工藝技術獲得優秀工程總承包獎；同時為國家和企業培養了多名青年技術骨干,。這支由老中青三代技術專家組成的技術團隊共完成幾十項具有自主知識產權的相關專利技術,。
首鋼國際工程公司高爐煤氣干法除塵技術團隊長期致力于高爐煤氣全干法袋式除塵技術的研究和應用工作，不但得到了廣大客戶的認可,，還得到了政府和中國鋼鐵工業協會的大力支持,。首鋼國際工程公司開展的長壽集約型冶金煤氣全干法除塵工藝技術開發課題，獲得了國家科技部“十一五”重點科技支撐計劃支持,。國家住房和城鄉建設部批準了由首鋼國際工程公司主編的《高爐煤氣干法袋式除塵設計規范》國家標準,，編號為GB50505-2009，該標準自2009年12月1日起實施,。該項國家標準的發布實施,，奠定了首鋼國際工程公司在國內高爐煤氣全干法除塵技術研究應用領域的領先地位，進一步提高了首鋼國際工程公司的核心競爭力,。
高爐煤氣全干法除塵技術作為一項新技術,，仍然需要不斷創新和改進。首鋼國際工程公司高爐煤氣干法除塵技術團隊將認真做好該項國標實施后的技術跟蹤和調研工作,，繼續發揚創新精神,，使該項技術不斷創新發展，為鋼鐵行業節能減排發揮更大的作用,。
