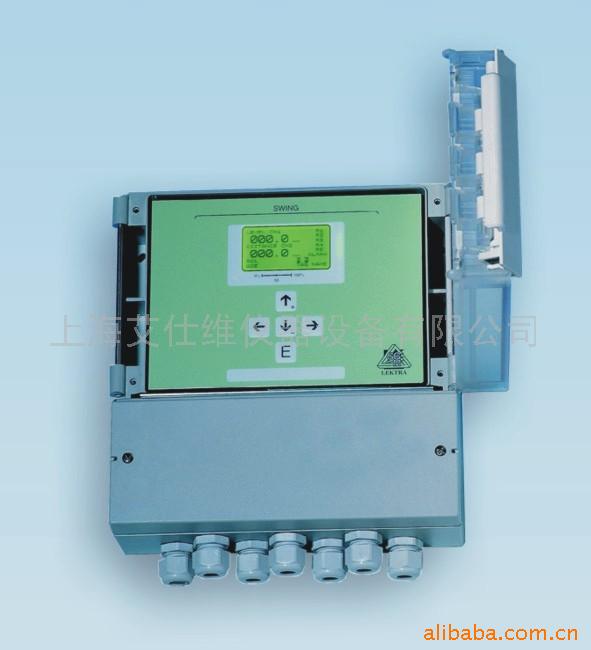

SWING超聲波明渠流量計
來源：上海艾仕維儀器設備有限公司 閱讀：2667 更新時間：2008-10-23 16:46
物位測量
? 物位差測量
? 明渠流量測量
? 多達5路泵控制
? 可同時連接兩個不同型號的超聲波探頭
? 帶背景光的數字顯示屏可同時顯示兩路不同的測量值
? 全透明前面板便于直接讀數
? 簡便的5鍵輸入模式
? 可快速開啟的前面板方便操作
? IP65 ABS塑料外殼,，適于室外安裝
? 壁掛式安裝結構
? 多種供電方式：24/115/230Vac 50Hz
? 功耗：15W
? 2路RS485數字接口用于與PTU系列或SMART系列超聲波探頭連接
? 靈活的輸入方式,，任意超聲波探頭連接：
- PTU05（0.3～5m IP68）
- PTU10（0.4～8m IP68）
- PTU15（0.7～12m IP68）
- SmartCost(0.25～5m IP65/68)
- 521Smart(0.6～10m IP65)
- 522Smart(0.7～15m IP65)
? 2路4～20mA電流輸出
? 5路繼電器輸出（5A 250Vac）
■ 物位和明渠流量測量
■ 泵控制系統
■ 壁掛式安裝方式
■ IP65防護等級
■ 電源供電：24Vac，115Vac,，230Vac
■ 輸出：5路繼電器輸出,，雙路4-20mA電流輸出
■ 概述
在物位測量領域，非接觸的測量系統具有很多優勢,，因此,，意大利SGM LEKTRA公司開發了自己的超聲波生產線，發展自己的超波系列產品—PTU和SMART系列,，以及進行數據處理的顯示控制儀—SWING系列,。SWING系列顯示控制儀具有靈活的編程功能，同時存儲了大量基本數據便于用戶操作使用,。
SWING顯示控制儀可與SGM-LEKTRA公司所有的超聲波探頭連接,，特別適合PTU系列超聲波探頭。
■ 工作原理
超聲波物位探頭與SWING顯示控制儀相連后,，就能夠向被測介質表面發射超聲波,，超聲波進行過程中遇反射面（被測介質表面）后返回，探頭接收反射的信號并計算出超聲波行進的時間,，通過內部芯片計算出探頭與被測表面間的距離,，然后及時將相應的數據傳輸給顯示控制儀，顯示控制儀根據內部的數據計算用戶需要的參數,，通過顯示屏顯示在面板上,。
選型須知
SWING□□□□□
形式
2 與1～2個探頭相連
9 特殊
輸出繼電器
A 無
C 5單刀雙擲繼電器（SPDT）
供電電源
0 115Vac 3VA-15+10%
1 230Vac 3VA-15+10%
2 24Vac 3VA-15+10%
模擬輸出
A 無
B 1路4-20mA
C 2路4-20mA
通訊板
0 無
9 特殊
技術參數
外殼：IP65型壁掛式，室外安裝
外殼材料：ABS塑料
鍵盤：5鍵
顯示：帶背景光LCD顯示,，128×64
電氣連接：24/115/230 Vac±10%
功耗：15W
超聲波探頭：IP68 PTU系列和IP65 SMART系列變送器
內置式電源輸出：24Vdc/200mA最大
參數設定記憶：EEPROM
繼電器輸出（根據選項）：0/5路繼電器
觸點容量：5A 250Vac（無源觸點）
電流輸出：相互隔離的2路4～20mA
工作溫度：-30到+60℃
CE認證：93/68CEE
■ 靈活多樣的運用
SWING顯示控制儀可以與單個探頭連接,，完成液位測量、泵控制、流量測量功能,，也可與兩個探頭連接,，分別完成以上相同或不同的功能使用，兩路通道間相互獨立,，互不干擾,。
SWING顯示控制儀可以與PTU系列超聲波探頭相接，構成明渠流量計使用,。
SWING顯示控制儀與兩個探頭連接時,，還可以實現液位差測量功能。
■ 基地式安裝
■ 簡單的操作及大屏幕顯示：
SWING顯示控制儀可以同時顯示一路或兩路不同信號：液位,，距離,，流量，液位差,，繼電器狀態,，輸出電流比率，工作狀態,。
SWING顯示控制儀具有3級操作模式：
-MENU
-GROUPS
-PARAMETERS
其中每個MENU包括不同的GROUPS,，每個GROUP包括幾個不同的PARAMETERS,。
5個按鍵用來控制SWING全部的功能,，并對其進行設定和編程。
其中4個箭頭按鍵可用來操作菜單中的選項,，選擇不同的MENU,，進入下一級的GROUP，設定相關參數等,。鍵[E]用來確認設定的參數,。
