1 產品概述

1．1 產品型號和名稱

1．1．1 產品名稱：高壓硅整流變壓器(靜電除塵變壓器）

1．1．2 產品型號含義如下：

注：產品符合JB，T9688—1999《高壓靜電除塵用整流設備》的要求,。

1．2產品用途,、適用范圍及特點

1．2.1產品適用范圍

ZD型高壓硅整流變壓器(以下簡稱設備)是高壓靜電除塵用整流設備的主要組成部分。根據工況的不同需求,。選用電極等的機械裝置,，再配套高、低壓電氣自動控制系統(即第一部分設備和第二部分設備)并由其控制和調節,?？蓮V泛應用于工業部門的除塵、除霧,、脫硫,、脫水、雜質分離和回收稀有金屬及其它原料等項業-是保護環境,，綜合利用資源的重要設備,。其具體應用范圍同第一部分中說明。

1．2．2設備的性能特點

a,、設備設計成高阻抗,，，取消了串在初級側的限流電抗器，既提高了運行的可靠性又降低了噪聲,，并在高壓出線側串聯扼流電抗器來保護變壓器,；

b、鐵心選用優質冷軋硅鋼片,，降低了變壓器的空載損耗,；

c、高壓硅堆選用雪崩高壓硅堆,?？箾_擊能力強，反向擊穿后能自動恢復,。

1．3設備的使用條件

為了保證設備的可靠運行和使用壽命,，須嚴格遵守以下使用條件：

a 、海拔高度不超過1000m;

b ,、產品使用的環境溫度：最高氣溫+40℃,，最熱月平均溫度+30℃，最高年平均溫度+20℃,，最低溫度-25℃,；

c 、空氣最大相對濕度不超過90％,。無凝露,，(在相當于空氣溫度20±5℃時)；

d ,、運行地點無導電,、爆炸塵埃、無腐蝕金屬或破壞絕緣材料的氣體或蒸氣存在,；

e ,、設備應安裝在無劇烈振動和沖擊的地方，垂直傾斜度不超過5％,；

f 、交流電壓應符合以下規定：波形為正弦波,，頻率為50hz,，其波動范圍不超過±2％。電壓為380v,，其幅度變化不超過±5％,。瞬時波動范圍不超過±10％；

g,、設備外殼和直流輸出接地端應可靠接地,，接地電阻小于2Ω。

注：

如果要求設備在特殊條件下工作，敬請用戶應在訂貨時提出并與我公司協調解決,。

2.設備的結構及工作原理

2．1設備的結構

設備分為戶內,、戶外兩種結構方式。

它由變壓器,、硅整流器,、信號測量及扼流電抗器等部件組成，裝在充滿變壓器油的油箱內,，其輸入,、輸出及信號接線端分別經高、低壓瓷套引出到油箱外部面板或箱壁上,。

2．2設備的工作原理

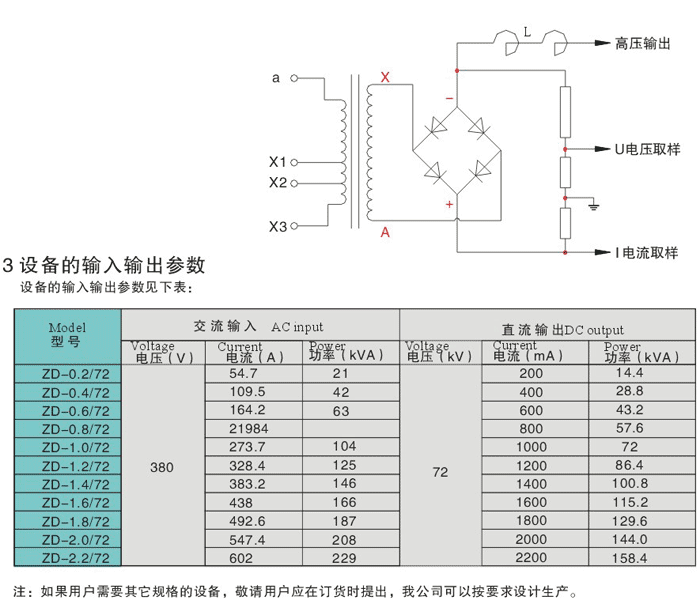

設備是將工頻交流低壓電源經變壓器感應成交流高壓后,。再經硅堆橋式全波整流成直流高壓電源。輸出端接有扼流電抗器和信號測量裝置,。電壓U,、電流I信號供高壓硅整流靜電除塵自動控制供電裝置(GGAj02)對串接在低壓回路中的反并聯晶閘管實現相控調壓及系統保護。低壓a與×1,、x2,、x3三個接線端搭配?？梢栽诟邏簻y輸出三種電壓(具體數值見產品銘牌)供用戶選擇,，用戶可以在不同的負荷條件下，力求晶閘管導通角最大,，減小高次諧波,。提高功率因數。實現經濟運行(原理圖見下）
