三燃式危險廢物焚燒技術探討
摘要:文章介紹了三燃式危險廢物焚燒技術,，該新型焚燒爐采用回轉熱解窯作為一次燃燒處理方式,，再由往復式爐排爐進行二次焚化燃燒，未燃盡的氣體,、粉塵進入三燃室充分分解燃燒,，因此燒盡率高、熱能效率高,。
關鍵詞:焚燒爐;三燃式危廢焚燒技術;回轉熱解窯;往復式爐排;垂直空氣燃燒室
1 三燃式危廢焚燒技術簡介
三燃式危廢焚燒技術采用13米長的回轉熱解窯作為一次燃燒處理方式,，再由往復式爐排爐進行二次焚化燃燒，未燃盡的氣體,、粉塵進入三燃室充分分解燃燒,，可以達到高的燒盡率和熱能效率。其工藝流程如圖1,。
 |
危險廢物運至現場,，由自動投料裝置定量送入爐本體回轉窯爐燃燒室（900℃～1100℃）內，經二次燃燒室高溫?zé)峤馊紵?100℃～1200℃）后形成的高溫?zé)煔膺M(jìn)入三燃室內,，再經三次燃燒系統高溫（1200℃～1400℃）氧化焚燒,。完全燃燒后產生的煙氣經余熱鍋爐熱交換，煙氣溫度快速降至600℃并除去大顆粒的粉塵,。降溫后的煙氣進入干式除酸及活性炭吸收裝置并噴入消石灰（Ca(OH)2）及活性炭以去除SO2,、HCl、二惡英等有毒有害氣體,，細微的粉塵由高效袋式除塵器捕集,，再經脫硝塔脫除氮氧化物。焚燒過程見圖2,。
 |
2 主要系統
2.1 焚燒爐自動進料系統

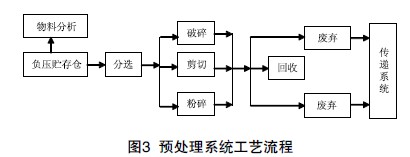

危險廢物在焚燒前需進行預處理,。預處理系統工藝流程見圖3。
 |
自動進料裝置可平穩地將危險廢物自動送入焚燒爐內并可自動卸料,。該設備為液壓式推進裝置，推進速度和退回速度均可以自由調節,，進料斗周圍有保護裝置,，可防止廢物散落，避免因人工操作帶來的二次污染，也可避免因超負荷投料而造成尾氣處理運行負荷增大,。
2.2 焚燒爐系統
回轉+往復式爐排焚燒爐是三燃式危廢焚燒技術中的關鍵設備,。當窯內趨于完全燃燒時，會放出大量的熱能,，回轉窯需承受1200℃以上的高溫,；同時，燃燒過程中還會產生硫化物,、氯化物等,，腐蝕性極強，因此要求回轉窯的耐高溫性能好,，并且耐腐蝕,、耐磨損。
三燃式危廢焚燒爐的回轉窯筒體鋼板厚約18mm,，內襯為高強輕質保溫磚和磷酸鹽結合高鋁質耐火磚,，在焚燒過程中，火焰不與金屬部分接觸,，只與耐火材料接觸,，從而可大大延長設備的使用時間?；剞D(zhuǎn)窯安裝時要保證一定的傾斜度,，筒體可以根據廢物成分的變化，自由調節其回轉速度,，以控制廢物在窯內的停留時間,，從而確保廢物充分完全地焚燒。
焚燒處理后的焦渣,、廢油渣液通過螺旋進料裝置混合進入回轉窯（一燃室）,，物料由燃燒機引燃，直接燃燒熱解,，一燃室溫度達到850℃～1100℃,，回轉窯尾與往復式爐排爐相連，未燃盡的物料以及熱解氣體進入往復式爐排爐（二燃室）,，由另一燃燒機助燃進行二次燃燒,，溫度達到1100℃～1200℃，從而可使物料充分燃燒并延長煙氣停留時間,。在復式爐排爐設置垂直煙氣燃燒室（三燃室）,，溫度達到1200℃～1400℃，煙氣停留時間大于4s,。從燃燒室出來的高溫?zé)煔饨?jīng)熱交換塔進行水冷,、余熱利用和空氣預熱后進入后處理系統。
2.3 點火及輔助燃燒系統
該系統由點火系統燃燒器及輔助燃燒系統油槽、濾油器,、送風機構成,。一次燃燒室配備點火燃燒器及輔助燃燒系統，二次燃燒室配備輔助燃燒系統,，以確保二次燃燒室能達到足夠高的溫度,。燃燒裝置配有安全保護裝置，如果發生點火失敗或故障熄滅,，安全保護裝置能夠自動切斷燃料供應,。
2.4 焚燒爐排渣出灰系統
回轉窯、往復式爐排爐燃盡的爐渣以及尾氣處理裝置收集到的粉塵,，可由自動出灰裝置收集于儲灰倉內后直接固化填埋或?qū)⒃现瞥煽招拇u,、砌塊等建材再利用。
2.5 冷卻系統
冷卻系統可將煙氣的排放溫度從1400℃驟降至Platform200℃以下,，既可避開二惡英合成溫度區間,，又可減少?gòu)U氣體積，保護袋式除塵器的布袋不被高溫?zé)龎?，同時冷卻系統也可以進行余熱利用,。
2.6 廢油廢液處理系統

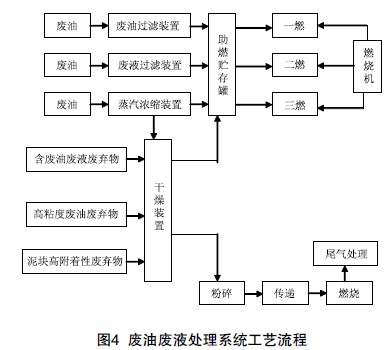

對于工業生產中所產生的廢油、廢液,、重油等物質,，在前處理系統中，可采用廢油,、廢液過濾和重油蒸汽濃縮裝置進行預處理,，而對含廢油、廢液的工業廢棄物與高粘度油廢物可采用干燥方式加以處理后再進行燃燒,。廢油廢液處理系統工藝流程見圖4,。
 |
2.7 尾氣處理系統

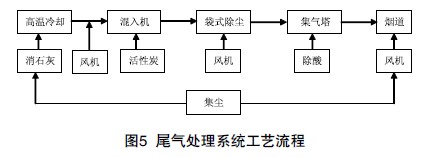

2.7.1 尾氣處理系統工藝流程（見圖5）
 |
2.7.2 尾氣處理系統設計原則
（1）不影響焚燒爐的穩定運行。脫酸性氣體系統應具有動態適應能力,，以保證裝置高效穩定運行,；
（2）對酸性氣體、煙塵,、二惡英等污染物進行有效脫除,，以達到有關排放標準的要求；
（3）設備布置力求緊湊合理,，節約用地,，最大限度地降低建設投資；
（4）提高自動化生產水平,，采用計算機控制系統,，基本實現中控室集中控制,。
2.7.2 尾氣處理系統設計原則
（1）不影響焚燒爐的穩定運行。脫酸性氣體系統應具有動態適應能力,，以保證裝置高效穩定運行；
（2）對酸性氣體,、煙塵,、二惡英等污染物進行有效脫除，以達到有關排放標準的要求,；
（3）設備布置力求緊湊合理,，節約用地，最大限度地降低建設投資,；
（4）提高自動化生產水平,，采用計算機控制系統，基本實現中控室集中控制,。
2.7.3 尾氣處理主要設備
（1）急冷塔
冷卻水霧化后與煙氣在塔內混合,，水吸熱成為蒸汽后隨著煙氣至半干式除酸塔，系統無廢水排放,。急冷塔不僅可使高溫?zé)煔鉁囟认陆?，滿足半干式除酸塔和袋式除塵器的工作條件，而且可使1400℃的高溫?zé)煔饧眲〗档椭?00℃左右,，防止二惡英低溫再合成,。阻力約600Pa。
（2）半干式除酸塔
半干式除酸塔實際上是一個噴霧干燥除酸系統,。利用高效霧化器將消石灰泥漿從塔頂向下噴入塔中,，尾氣與噴入的泥漿以逆向流的方式充分接觸并發生中和作用。由于霧化效果佳,，氣液接觸面大,，不僅可有效降低氣體溫度，中和氣體中的酸氣,，并且可使噴入的消石灰漿中的水分在塔內完全蒸發,，不產生廢水。
半干式除酸塔的最大特點是結合了干法與濕法的優點,，構造簡單,，壓差小，能源消耗少,，液體用量遠低于濕法系統,，比干法的去除效率高，也避免了濕法會產生過多廢水的問題,，操作溫度高于水蒸汽飽和溫度,，尾氣不產生白霧狀水蒸汽團,。
（3）活性炭粉噴射系統
為了減少尾氣中二惡英和重金屬的排放，在除酸塔之后袋式除塵器之前設置了活性炭噴射裝置,?；钚蕴糠垡?yàn)橛昧枯^少，故由人工送入活性炭倉,，然后通過活性炭噴射器內的給料閥實現微量均勻連續放料,，并由壓縮空氣混合噴射到煙道中。該系統通過噴入活性炭粉,，以吸附及去除廢氣中的PCDDS/PCDFS,。活性炭粉活性大,，用量少,，且蒸汽活化安全性高，同時對汞金屬具較優的吸附性能,，是理想的選擇,。
該系統使用袋式除塵器，吸附作用發生在濾袋表面,，能為吸附提供較長的停留時間,，將活性炭粉直接噴入除塵器前的煙道即可。
（4）袋式除塵器
袋式除塵器是一種高效的除塵裝置,。一般而言,，其去除粉塵的粒徑應在0.05pm以上,除塵效率可達99%以上。使用半干式除酸塔配置袋式除塵器,，可以提高對酸性氣體,、重金屬及二惡英的去除率，可利用特殊助劑對濾布表面進行被覆,，以延長酸性氣體與石灰的接觸時間,，增大石灰與酸性氣體的接觸頻率，增加石灰分散的均勻性,，降低氣流壓力損失,，避免濾布因受到濕廢氣的影響而阻塞。過濾室采用覆膜濾料（Ryton）,，溫度限值為160℃～250℃,；為防止粘結和灰搭橋等現象，本體,、灰斗和輸灰裝置都有伴熱和保溫措施,；啟動及發生事故時有旁路保護系統；整個設備壓力損失不超過1500Pa,；覆膜濾料壽命在2年以上,。
（5）SCR工藝
SCR工藝又稱選擇性催化還原脫硝工藝,。煙氣和氨（液氨或氨水）與空氣的混合物在經過SCR裝置的蜂窩式或板式催化劑層時，煙氣中的NOx（主要是NO及少量的NO2）和NH3,、空氣中O2發生化學反應,，生成無污染的N2和H2O。
（6）煙囪
煙囪對氣體起擴散作用,。該系統的煙囪加裝采樣孔,、測溫孔、采樣平臺,，排放符合國家標準。
（7）飛灰和爐渣的安全處置系統
除塵及灰循環系統的主要設備包括：低阻分離器,、袋式除塵器,、中間緩沖灰倉、埋刮板輸送機和返料器（U型閥）等,。
含塵煙氣首先進入反應塔進行脫酸反應,，經反應塔的頂部排出后進入低阻分離器進行初步分離，總的分離效率為60%～85%,，低阻分離器分離下來的灰經過放粉閥送入中間緩沖灰倉,。經過分離后的煙氣進入袋式除塵器除塵并在布袋上形成一層灰膜，煙氣經過布袋后有部分脫硫效果（相當于固定床）,，然后排出,。袋式除塵器收集下來的灰經過埋刮板輸送機大部分進入中間緩沖灰倉，另一部分灰通過灰溜管進入儲灰倉,。中間緩沖灰倉中的灰通過振動料斗和放粉閥進入返料器（U型閥）回送到反應塔中,。儲灰倉中的灰由放粉閥送至雙軸攪拌機加濕到含水率為20%～25%后，送到密閉罐車中拉至廠外處理,。
3 技術分析
（1）采用傳統的回轉窯爐與往復式爐排爐相結合的焚燒技術,，將回轉窯爐的窯爐作為一燃室對各種垃圾與廢棄物進行充分的熱解氣化，回轉窯爐的尾端與往復式爐排爐上下相連,，使在回轉窯爐（一燃室）里熱解氣化的物料或沒有燃盡的物料隨著轉爐旋轉自動進入往復式爐排進行二次焚化（二燃室）,，從而徹底解決了因垃圾廢棄物料密度不同而帶來的燃燒不充分和煙氣停留時間短等問題；在往復式爐排上方設置垂直空氣燃燒室（三燃室）,，讓煙氣進行再次燃燒,，使煙氣停留時間大于4s，可從根本上解決垃圾焚燒所產生的煙氣帶來的二次污染問題,。焚燒爐新舊工藝的焚燒特點對比見下表,。
 |
（2）采用移動床式貯存、輸送,、排渣裝置,。在整個焚燒前處理系統采用負壓狀態的密封式移動床式裝置,，該移動床裝置采用倉軌式傳送技術，是利用耐高溫陶瓷板傳送底倉與耐高溫鋁材制成的一種倉軌式物料傳送倉,，以軌道式進行往復傳送,。
（3）采用廢液、重油,、污泥干燥裝置,，利用焚燒爐高溫余熱對廢液、污泥,、重油,、高粘度廢物進行干燥、粉碎,、焚燒,。
（4）采用蒸汽濃縮裝置對含水量大的廢油、重油進行濃縮,，然后對廢油,、廢液進行助燃貯存混合，利用燃燒機對一燃,、二燃,、三燃室進行助燃。
（5）采用灰溶蝕技術裝置,，在1300℃～1400℃的超高溫中連續24小時燃燒時,，可使設備在大風量集塵情況下發揮高性能，有效去除98%的酸性廢氣,，去除90%以上重金屬,，二惡英排放濃度在0.01ng/m3以下。
（6）采用液壓給料裝置進行焚燒進料,，首先將粉碎的垃圾,、廢棄物輸送到進料口，然后進行液壓推進,，將物料推入回轉窯（一燃室）,。物料在一燃室隨著回轉窯旋轉燃燒自動落入二燃室往復式爐排上進行二次燃燒。
4 結語
三燃式危廢焚燒技術為結合新舊工藝特點而研制出的一種新型焚燒技術,。該新型焚燒爐采用回轉熱解窯作為一次燃燒處理方式,，再由往復式爐排爐進行二次焚化燃燒，未燃盡的氣體粉塵進入三燃室充分分解燃燒,，因此燒盡率高,、熱能效率高，有較強的應用推廣價值,。
