污泥蒸汽低溫裂解處理技術
一、工藝原理
1,、污泥無氧熱分解的機理
污泥均由親水性帶負電荷的膠體顆粒組成,，揮發性固體含量高、比阻值大,，脫水困難,。活性污泥的有機份包括平均粒徑小于0.1μ的膠體顆粒,，1.0~100μ之間的超膠體顆粒及由膠體顆粒聚集的大顆粒所組成,。所以比阻值最大，脫水更困難,。一般認為污泥的比阻值在（0.1~0.4）*109S2/g之間時,，進行機械脫水較為經濟與適宜，但污泥的比阻值均大于此值,。
污泥無氧熱分解基于有機物在還原性氣氛（無氧）和一定的溫度下發生分解的原理,，熱分解使有機物大分子鏈被打斷，結合水脫出,，產生烴類的熱解氣體和小分子鏈結構的有機物,。
 |

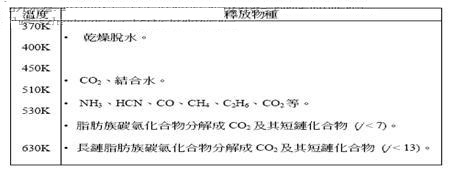

臺灣大學化學工程學系實驗室自1997年開始對于污泥之無氧熱分解進行研究，使用升溫?zé)嶂胤治?(Nonisothermalgravimetric analysis) 分析熱分解反應動力過程,。根據研究試驗,，活性污泥在430K的還原性氣氛下即開始分解，當溫度低于400K 時,，釋放的物種主要是水（H2O),，在450 ~ 510K 主要是二氧化碳(CO2)，當溫度繼續升高,，釋放出包括HCN ,、CO 、C2H6 等物質以及其它直鏈碳?xì)浠衔?(olefins)或是碳?xì)溲趸衔?(carboxylates) 的破碎片段（見下圖）,。
 |
從實驗結果看來,，污泥熱分解產物50% 以上是氣體，30% 為可回收之液態油類，以及不到20% 之固體殘余（碳和灰分）,。污泥的熱分解可以有效回收部份碳源,，但會產生大量氣體和消耗大量熱能。
利用上述原理可以有兩個不同的工程應用方向,，一是利用熱解的全過程生產氣化產物的可燃油類和固體產物碳，一是控制在熱分解的初始低溫段使大量的結合水釋放為自由水,，達到改善污泥脫水性能的目的,。
2、蒸汽低溫裂解干化機理

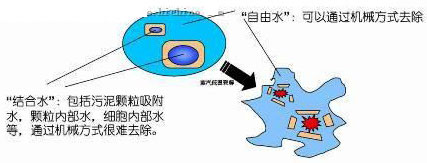

利用一定溫度和壓力的蒸汽作為工藝氣體處理污泥,，在無氧熱分解過程中,，控制低溫（<230℃）下，產生的裂解氣體較少,，而膠體結構發生很大變化,，膠體顆粒的穩定性被破壞，污泥內部水與吸附水被釋放,，比阻可降至1.0*108S2/g（比阻：單位過濾面積上單位干重濾餅所具有的阻力）,，脫水性能大大改善。這個過程,，在污泥處理行業的術語又叫做污泥的熱調質,。經蒸汽低溫裂解調質的污泥，可用通常的機械脫水方式去除30%~40%的水分,，基本達到入爐焚燒的含水率要求,。
蒸汽低溫裂解干化工藝是利用蒸汽低溫裂解的方式，改變污泥本身的膠體結構,，將包裹在濕污泥中的物理化學結合水釋放為自由態水,，改善污泥的脫水性能，再用傳統的機械方式去除水分,。工藝具有裝置簡單可靠,，運營成本低的顯著優點。
二,、工藝流程
 |
污泥（含水約80％）經污泥泵注入反應釜,，同時通入過熱蒸汽，反應釜內設有攪拌裝置,，使蒸汽與濕污泥混合均勻,，經一定時間的低溫?zé)峤夥磻?yīng)，使具有高分子結構的碳?xì)浠衔镛D(zhuǎn)變成為低分子結構的有機物,，破壞污泥的持水結構,，從而使污泥脫水性能大幅提高。反應釜產物約含有30%自由態水，經污泥泵送至機械式脫水機擠壓脫水,，可獲得含水率約55%－60％的半干污泥,。半干污泥在風干倉鼓風干燥，最終含水率可由其強度和時間來控制,，可降至10%以下,。
蒸汽低溫裂解反應后的濕污泥經歷了消毒和滅活，臭味隨乏蒸汽帶出,，已變成安全無污染的產品,。經擠壓獲得的壓濾液無毒無味，含有高濃度的鉀和氮,，是理想的優質濃縮液體有機肥料,。
本工藝的耗能量僅為傳統干化工藝的30%，獲得的半干污泥同時完成了生物滅活,，對后續處理提供了非常好的條件,。
三、工藝技術特征
1.環保,。污泥在密閉反應器中通過低溫?zé)峤膺^程,，迅速完成殺菌除臭過程。
2.資源化,。污泥經處理轉化為優質液體有機肥料和固體燃料,。固體燃料返回系統使用（作為蒸汽鍋爐燃料），理論上只需要其中的1/3即可滿足反應釜所需蒸汽,，其余2/3還可供應給電廠發電使用,。
3.減量化。燃料燃燒后形成少量灰渣,，使污泥減量90％以上,。
4.節能。比傳統污泥干化技術總能耗大幅降低,，污泥處理成本明顯降低,。
5.快速。1小時左右完成殺菌除臭,，24小時內污泥含水從80%降至10%以下,。
6.模塊化。日處理能力以10噸,、50噸,、100噸為單位可任意調整，適合于各種規模城市的市政污泥處理,。
7.多功能,。適用于各種固體有機廢棄物（如廚余物,、城市垃圾、動物糞便等）的資源化和無害化處理,。
四,、污泥低溫裂解反應釜主要參數
|
污泥低位熱值（干基）：
|
最高 11700 kJ/kg
|
|
|
最低 7500 kJ/kg
|
|
污泥水份：
|
65~80%
|
|
不可燃分：
|
35~38%
|
|
反應釜容積：
|
5M3
|
|
單機處理能力：
|
50噸/天
|
|
單機最大處理能力：
|
60噸/天
|
|
蒸汽耗量：
|
<300kg/噸濕泥
|
|
處理后污泥的機械脫水含固率：
|
>40%
|
