火電廠煙氣中SO3的檢測技術及應用
0 引言
目前火電廠SO2的大量排放造成了嚴重的大氣環境和酸雨污染,。SO3的排放量雖然很少，但由于SO3極易與煙氣中的水蒸氣結合形成硫酸蒸汽,，在壁溫低于酸露點的受熱面上凝結,，造成酸露點腐蝕。煙氣中SO3,，含量愈多,，酸露點溫度越高，腐蝕范圍越廣也越嚴重,。近年來我國越來越多的電廠安裝了濕法煙氣脫硫,，由于濕法脫硫后凈煙氣的濕度較大，煙氣中殘存的SO3極易快速轉化為硫酸霧滴,，對煙道和下游設備造成嚴重腐蝕,。
為針對性的解決酸露點腐蝕問題，電廠需要了解煙氣中SO3的濃度,，目前尚未發現煙氣分析儀具有測定SO3含量這項功能,，這主要是由于SO3在傳輸?shù)絻x器測量終端過程中會以硫酸蒸汽或硫酸霧的形式凝結或粘附在傳輸管道上，導致采樣誤差和對儀器的強烈腐蝕,。
本研究提供了一種測試煙氣中SO3的方法和采樣裝置,，已應用于20多套煙氣脫硫裝置的性能測試中，具有采樣安全可靠,、分析結果準確,、測定快速、操作簡便的優點,。
1 煙氣中SO3的測試方法
1．1 煙氣中SO3的采樣
1．1．1 采樣裝置
圖1為SO3采樣裝置,，其原理是在真空泵的抽吸作用下，利用煙氣在螺旋管中產生的離心力將呈霧狀的SO3收集于螺旋管內,，以備分析,。
SO3采樣裝置包括除塵頭、采樣管,、螺旋收集管和抽吸機構4個部分,，其中除塵頭通過螺紋接頭安裝在采樣管的人口端，采樣管出口與螺旋收集管進口用硅膠管連接,，螺旋收集管出口與抽吸機構用橡膠管相連,。
 |
圖1 煙氣中SO3的采樣裝置
除塵頭前端裝有脫脂棉并用鐵絲固定,，脫脂棉是為了防止灰塵進入螺旋收集管中影響后續化學分析。除塵頭與螺紋接頭的連接處要用密封膠帶密封,，以防止煙氣泄漏,。
采樣管由內管、恒溫電熱帶和外管構成,，恒溫電熱帶處于內管與外管之間并包裹在內管上,，由溫度控制器進行恒溫加熱，防止采樣過程中煙氣中的酸性氣體因溫度降低凝結在內管中,，避免采樣誤差和對采樣管的腐蝕,。
抽吸機構由第一洗氣瓶、真空泵,、第二洗氣瓶和濕式氣表依次通過橡膠管連接而成。第一洗氣瓶與真空泵之間裝有氣流調節閥,，用于開始采樣時逐步增加煙氣抽吸速度以保護濕式氣表,；濕式氣表用于計量所采集的煙氣體積；兩個洗氣瓶分別起二級冷凝作用,，將熱煙氣中的水分冷凝收集于洗氣瓶中,，降低煙氣含水量，使得煙氣中的腐蝕性氣體無法滯留于真空
泵和濕式氣表中避免腐蝕儀表,。
1．1．2 采樣
檢查抽吸機構氣密性,，確認不漏氣；將螺旋收集管出口與抽吸機構連接后,，再將其入口端與采樣管連接,；使螺旋收集管水浴加熱，開啟恒溫電熱帶電源預熱5～10min,。
將采樣管插入煙道中部的采樣孔內,，用法蘭盤固定；開啟真空泵,，打開氣流調節閥,，將真空泵抽吸速度調至最大，開始采樣,，并記錄氣表溫度t和采樣開始時濕式氣表的起始讀數V1,；當采集到300L煙氣時，關閉真空泵,，停止采樣,，記錄氣表終止讀數V2，得到采集的煙,；氣量V=V2-V1,；取下螺旋收集管,，用一段硅膠管連接螺旋收集管的人13和出口端，防止SO3外泄,，以備分析,。
重復以上步驟，在同一采樣點共采集不同時刻的3個樣品,，測定結果為其平均值,。
1．2 S03含量的分析
1．2．1 SO42-樣品溶液制備
向螺旋收集管中加入蒸餾水沖洗3～5次全部轉至250mL容量瓶，定容,、搖勻作為樣品溶液,。
1．2．2 配制和標定0.005mol/L乙酸鋇溶液
向1L容量瓶中加入1.1g乙酸鋇(Ba(CH3COO)2·H20)、0.4g乙酸鉛(Pb(CH3C00)2·
3H20),，再加入800mL異丙醇和3mL乙酸(含量﹥99％)搖勻,，加入100mL蒸餾水搖10min加速固體溶解，定容到1L,，定置20～24h,。滴定前用已知準確濃度的硫酸溶液按1.2.3中的方法標定乙酸鋇溶液的準確濃度，記為CBa2+,。
1．2．3 SO42-樣品濃度分析
用移液管準確移取10mLSO42-樣品溶液于錐形瓶中,，加入40mL異丙醇、lmL乙酸和3～5滴偶氮胂一Ⅲ指示劑(2mg/L)搖勻,，此時溶液呈現玫瑰紅色,。用預先標定好的乙酸鋇溶液滴定SO42-樣品溶液至紫藍色且1min內不再變色為滴定終點，記錄消耗的乙酸鋇溶液體積a,。
用蒸餾水替代SO42-樣品溶液做空白實驗,，消耗乙酸鋇溶液體積b。
1．3 SO3含量的計算
煙氣中的SO3含量的計算按下式計算,。
 |
C——SO3的含量,，體積分?jǐn)?shù)；
a——滴定樣品液所消耗的乙酸鋇溶液的體積,，mL,；
b——滴定空白液所消耗的乙酸鋇溶液的體積，mL,；
CBa2+——乙酸鋇溶液的標定濃度,，mol/L；
V0——滴定時移取的樣品溶液體積,，mL,；
V——采集的煙氣量，L,；
t——濕式氣表溫度,，℃,；
Pa——大氣壓，kPa,；
Pm——濕式氣表壓力,，kPa；
Pv——溫度t時水的飽和蒸汽壓,，kPa,。
公式中濕式氣表壓力Pm是煙氣抽吸速度較快時在氣表內部形成的壓力，測定SO3時,，一般取值0.1kPa,，Pv是氣表中的水在溫度t時的飽和蒸汽壓，可根據對應溫度查得,。
2 應用舉例
表1為某燃煤電廠脫硫前煙氣中SO3的測定數據及結果(大氣壓在101．32kPa,；乙酸鋇濃度為0．00569mol／L。在同一采樣點采集不同時刻的3個樣品,，分別得到S0,，濃度(體積分?jǐn)?shù))為22．8×10-6、20．9×10-6,、l9．2×10-6，求平均值即得到煙氣中SO3含量為21．0×10-6,。

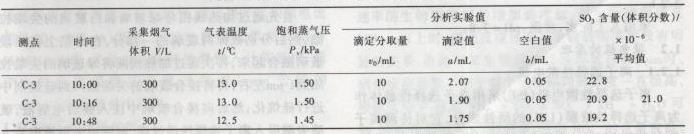

表1某燃煤電廠煙氣中S03測定數據及結果
 |
3 討論
（1）采樣管前端必須安裝除塵頭,，以過濾掉煙氣中的灰塵和其他雜質，防止影響化學分析時顯色反應的靈敏性及消耗滴定溶液造成測定偏差,。
（2）配制和標定乙酸鋇溶液,、分析SO42-樣品濃度時，加入的異丙醇與被滴定溶液的體積比應為4∶1,。這是因?yàn)榕嫉?Ⅲ指示劑只有在80％的異丙醇弱酸溶液中與鋇離子生成紫藍色絡合物[1]以指示滴定終點,。此處的的弱酸環境由乙酸與乙酸鋇溶液產生的pH≥3的緩沖溶液提供，pH低于3時,，偶氮胂-Ⅲ中的鋇離子為游離狀態,，會造成終點指示不準確。
（3）SO42-的質量濃度在0.01～0.5mg/mL時適合滴定,。如果煙氣中S03含量較高,，制得的SO42-樣品溶液濃度高于此值，應適當稀釋后滴定,；如果質量濃度太低(<0.05mg/L)則必須用微型滴定管滴定,，或者蒸發濃縮樣品溶液后再滴定。
（4）配制乙酸鋇溶液時加入少許乙酸鉛,，這是因?yàn)镾O42-與Pb2+,、Ba2+的混合液能形成更穩定的復鹽沉淀,，降低BaS04沉淀在水中的溶解度，使滴定終點更準確,。此外應緩慢滴定并劇烈搖動被滴定液,，防止BaSO4中吸留和包裹SO42-、Ba2+,，引起滴定誤差,。
4 結論
針對目前煙氣分析儀沒有測試S03濃度的實際現狀，提出了檢測燃煤煙氣中S03的方法和裝置,，該方法能準確,、可靠、快速的測定煙氣中S03的含量,，彌補了國內煙氣S03檢測技術的空白,，目前該技術已在20多套煙氣脫硫裝置性能測試中成功應用。
煙氣中S03含量的準確測定,，為電廠根據S03含量大小采取針對性的煙道及其他設備的防腐蝕措施提供了依據,，避免了傳統工藝中依靠提高排煙溫度減少酸露點腐蝕而造成大量熱源浪費。
參考文獻
[1] 潘理黎,，浮建軍．偶氮胂－Ⅲ與Ba2+的顯色反應及其應用．實驗技術與管理,，2003，20(2)：87-90
